এয়ার কুলার, বা বায়ু-শীতল তাপ এক্সচেঞ্জার, পেট্রোলিয়াম শোধনাগার, পেট্রোকেমিক্যাল এবং রাসায়নিক শিল্পের জন্য সবচেয়ে ব্যাপকভাবে ব্যবহৃত সরঞ্জামগুলির মধ্যে একটি।
পেট্রোকেমিক্যাল রিফাইনারি এয়ার কুলারের ডিজাইন এবং উত্পাদন মানঃ
★এপিআই ৬৬১ / আইএসও ১৩০৭৬ (সাধারণ শোধনাগারের জন্য বায়ু শীতল তাপ এক্সচেঞ্জার)
★এএসএমই সেক্টর.ভিআইআই ডিভ।1
এয়ার কুলারের অপারেটিং প্রিন্সিপালঃ
একটি বায়ু শীতল নিম্নলিখিত প্রধান উপাদান গঠিত
★ তাপ স্থানান্তর পৃষ্ঠের জন্য ফিনিস টিউব বান্ডিল (গুলি)
★ বায়ুকে ঠেলে দেয় বা টানতে পারে এমন ফ্যান
★ একটি যান্ত্রিক ড্রাইভার এবং শক্তি ট্রান্সমিশন ফ্যান চালানোর জন্য
★ একটি প্লিনাম
★ ইস্পাত থেকে তৈরি একটি সমর্থনকারী কাঠামো
★ হেডার এবং ফ্যান রক্ষণাবেক্ষণ প্ল্যাটফর্ম
★ লোভার এবং পুনরায় সঞ্চালন নল (ঐচ্ছিক)
★ সিঁড়ি (ঐচ্ছিক)
★ তাপমাত্রা নিয়ন্ত্রণ এবং শক্তি জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (ঐচ্ছিক)
টিউব বান্ডিল গঠনের জন্য কোন ধরণের ফিনিং টিউব ব্যবহার করা হয়?
★ L L ০ টাইপ ফিনিস
★ ️LL ️ টাইপ ফিনিস
★ কেএল-টাইপ ফিনিস
★ ¢ DR ¢ প্রকারের পালক
★ ️জি ️ টাইপ ফিনিস
বিভিন্ন ধরণের পেরেকের জন্য তাপমাত্রার সীমাবদ্ধতা পরিসীমাঃ
| ফিন বন্ডিং টাইপ |
সর্বোচ্চ ডিজাইন প্রক্রিয়া তাপমাত্রা |
| যান্ত্রিকভাবে অন্তর্নির্মিত পাতা |
৪০০ ডিগ্রি সেলসিয়াস (৭৫০ ডিগ্রি ফারেনহাইট) |
| গরম ডুবে গ্যালভানাইজড স্টিলের পীন |
৩৬০ ডিগ্রি সেলসিয়াস (৬৮০ ডিগ্রি ফারেনহাইট) |
| এক্সট্রুডেড ফিন (অ্যালুমিনিয়াম ফিন) |
৩০০ ডিগ্রি সেলসিয়াস (৫৭০ ডিগ্রি ফারেনহাইট) |
| পায়ে পাতা ((L) এবং ওভারল্যাপ পায়ে পাতা ((LL) |
১৩০°সি (২৭০°ফারেনহাইট) |
| অ্যালুমিনিয়াম ফিন, এল বা এলএল |
200°C (390°F) |
| লেজারের সাথে ঝালাই করা ফিনিস |
> ৪০০°সি (৭৫০°ফারেনহাইট)
(সর্বোচ্চ পরিমাণ ক্রেতার দ্বারা নির্ধারিত হতে হবে)
|
| নোট |
| অন্যথায় উল্লেখ না করা হলে, উপরের সীমাবদ্ধতাগুলি কার্বন স্টিলের কোর টিউব এবং অ্যালুমিনিয়াম ফিনের উপর ভিত্তি করে।কোর টিউব এবং/অথবা ফিনের জন্য বিভিন্ন উপকরণ একটি ভিন্ন তাপমাত্রা সীমা হতে পারে. |
পেট্রোকেমিক্যাল রিফাইনারি এয়ার কুলার সাইট ইনস্টলেশন

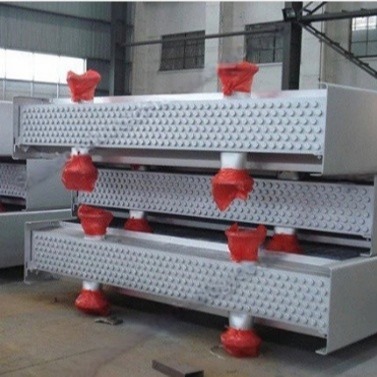

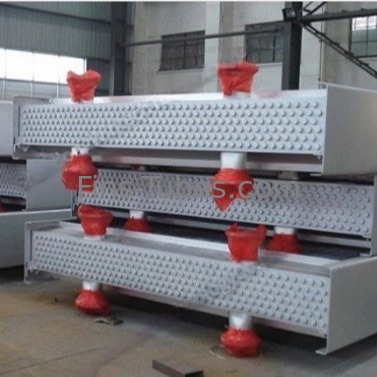

আমাদের কর্মশালা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ এয়ার কুলার কি?
A1: একটি এয়ার কুলার, যা এয়ার কুলার নামেও পরিচিত, একটি তাপ এক্সচেঞ্জার যা উষ্ণ বায়ুকে পছন্দসই তাপমাত্রায় শীতল করার জন্য শীতল মাধ্যম হিসাবে বায়ু ব্যবহার করে।এর কাজ নীতি হল যে টিউব ভিতরে উষ্ণ তরল টিউব প্রাচীর এবং পাতা মাধ্যমে টিউব বাইরে বায়ু সঙ্গে তাপ বিনিময়, যার ফলে শীতল এবং ঘনীভবন প্রভাব অর্জন করা হয়।
প্রশ্ন ২ঃ এয়ার কুলারের প্রধান উপাদানগুলি কী কী?
উত্তরঃ বায়ু শীতলকারী প্রধানত পাইপ, ক্রেট এবং ফ্যান নিয়ে গঠিত। গরম তরল টিউব ভিতরে প্রবাহিত হয়, যখন বায়ু টিউব বাইরে উড়ে। নিয়ন্ত্রণ বিভাগে তাপ স্থানান্তর টিউব, টিউব বক্স,পাশের লাইম, এবং ক্রসবিম ইত্যাদি
প্রশ্ন ৩ঃ এয়ার কুলারগুলির প্রধান ব্যবহার কি?
উত্তরঃ এয়ার কুলারগুলির বিস্তৃত অ্যাপ্লিকেশন রয়েছে, প্রধানত শিল্পের সেটিংসে কেন্দ্রীভূত, যা দক্ষ তাপ অপসারণের প্রয়োজন এবং জলের সংস্থানগুলিতে নির্দিষ্ট সীমাবদ্ধতা রয়েছে। উদাহরণস্বরূপ,পাওয়ার সিস্টেমে, পেট্রোকেমিক্যাল ইন্ডাস্ট্রিতে, ধাতু শিল্পে এবং এয়ারস্পেস শিল্পে।
