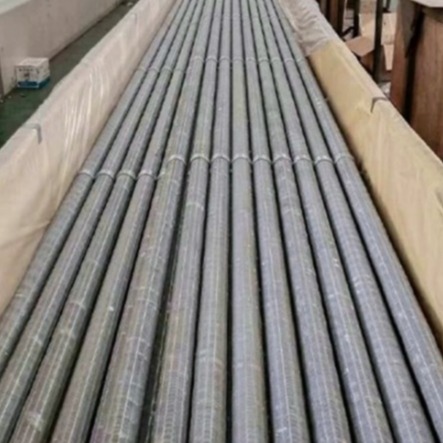

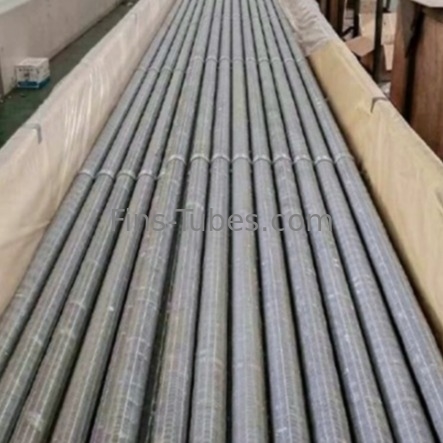

ডিএলএলওকে অ্যালুমিনিয়াম ফিন রেডিয়েটরের জন্য তামা শীতল টিউব

১ টুকরা
MOQ
$10 ≥1 Piece/Pieces
মূল্য
ডিএলএলওকে অ্যালুমিনিয়াম ফিন রেডিয়েটরের জন্য তামা শীতল টিউব
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
প্রয়োগ: এয়ার কুলার/কন্ডেন্সার/ইভাপোরেটর/হিট এক্সচেঞ্জার
ফিন লেপ: অ্যালুমিনিয়াম/কপার/নিকেল
পাখনার উচ্চতা: 0.5 মিমি-10 মিমি
ফিন পিচ: 2.5 মিমি-20 মিমি
পাখনার পুরুত্ব: 0.08 মিমি-0.5 মিমি
পাখনার ধরন: লুভার ফিনস/ওয়েভি ফিনস/ফ্ল্যাট ফিনস/ছিদ্রযুক্ত পাখনা
উপাদান: অ্যালুমিনিয়াম/রৌপ্য/স্টেইনলেস স্টিল/কার্বন স্টিল
সর্বাধিক কাজের চাপ: 0.6MPa-3.0MPa
সর্বোচ্চ কাজের তাপমাত্রা: -200℃-400℃
স্ট্যান্ডার্ড: ASTM/ASME/DIN/JIS/GB
টিউব লেপ: ইপোক্সি/পলিয়েস্টার/পলিউরেথেন/পিভিডিএফ
টিউব ব্যাস: 6 মিমি-76 মিমি
টিউবের দৈর্ঘ্য: 100 মিমি-6000 মিমি
টিউবের বেধ: 0.2 মিমি-2.0 মিমি
বিশেষভাবে তুলে ধরা:

অ্যালুমিনিয়াম ফিন কপার কুলিং টিউব

,

রেডিয়েটরের জন্য তামা শীতল টিউব

মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Dellok Yonghui
সাক্ষ্যদান: ISO90001
মডেল নম্বার: এক্সট্রুড ফিন টিউব
প্রদান
প্যাকেজিং বিবরণ: কাঠের বাক্স
ডেলিভারি সময়: 1-3 সপ্তাহ
পরিশোধের শর্ত: টি/টি, মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন, এল/সি
যোগানের ক্ষমতা: প্রতি মাসে 10000 পিস/পিস
পণ্যের বর্ণনা

ডিএলএলওকে অ্যালুমিনিয়াম ফিন রেডিয়েটরের জন্য তামা শীতল টিউব





আমাদের সম্বন্ধে



DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO., LTD.) 2002 সালে প্রতিষ্ঠিত হয়েছিল, যা চীনের জিয়াংসুতে অবস্থিত। বহু বছরের বিকাশের পরে,কোম্পানি এখন 66 মিলিয়ন ইউয়ান স্থায়ী সম্পদ আছে, 200 এরও বেশি কর্মচারী এবং 33 টি প্রযুক্তিগত কর্মী রয়েছে। আমাদের 4 টি অ্যালুমিনিয়াম প্রক্রিয়াকরণ উত্পাদন লাইন রয়েছে, যার বার্ষিক প্রক্রিয়াকরণ ক্ষমতা 20,000 টনেরও বেশি;এবং আমাদের 5 টি টিউব অঙ্কন উৎপাদন লাইন আছে৪৭টি পণ্য উৎপাদন লাইন, যার মধ্যে ১টি ম্যাকেলরয় ব্র্যান্ডের আমেরিকান থেকে আমদানি করা, যার বার্ষিক উৎপাদন ক্ষমতা ১২ মিলিয়ন মিটার।গুণমান বিজয়ীর অনন্ত সাধনার থিম- উৎপাদন কর্মশালা-বিশেষ পরিশ্রম, স্ট্যান্ডার্ডাইজড ম্যানেজমেন্ট সিস্টেম এবং পদ্ধতিগত মান নিশ্চিতকরণ হল Dellok ((YONGHUI) এর মানের প্রতি সর্বোত্তম প্রতিশ্রুতি।মান নিয়ন্ত্রণ শুধুমাত্র চূড়ান্ত প্রক্রিয়া সনাক্তকরণ নয়, কিন্তু সমগ্র উৎপাদন প্রক্রিয়া জুড়ে. আমরা মান নিয়ন্ত্রণ এবং নিশ্চয়তা সিস্টেম একটি সেট বাস্তবায়ন. পাইপ প্রতিটি ব্যাচ নমুনা এবং পরীক্ষা করা হয়,এবং রেকর্ডগুলি চূড়ান্ত পণ্যের মানের গ্যারান্টি হিসাবে রাখা হয়.






এক্সট্রুড ফিন টিউব পিসম্পত্তি:





"এক্সট্রুডেড ফিনটি একটি বাইরের অ্যালুমিনিয়াম টিউব থেকে তৈরি করা হয় যার দেয়ালের বেধ (মফ) বড়, যা একটি অভ্যন্তরীণ বেস টিউবের উপরে সারিবদ্ধ করা হয়।দুটি টিউব ঘূর্ণন ডিস্ক সঙ্গে তিনটি arbor মাধ্যমে ধাক্কা হয় যে আক্ষরিক চাপা বা এক অপারেশন মধ্যে একটি স্পাইরাল আকৃতির মধ্যে muff উপাদান থেকে আপ এবং আউট অ্যালুমিনিয়াম পালক extrude. ফলস্বরূপ ফিনিং সাধারণত একটি বেস বা শিকড় বেধ আছে.035"", গড় ফিনিং বেধ.016"" এবং একটি টপ.009"", একটি সামগ্রিক উচ্চতা সঙ্গে 16mm (5/8") ।রুট বেধ পুরো টিউব দৈর্ঘ্য জুড়ে একটি নিরবচ্ছিন্ন বন্ধন গঠন করতে কাজ করে.

মার্ফির ডিস্ক প্রযুক্তি এখন এটি সম্ভব করে তোলে ফিন পাতলা muff এইভাবে উল্লেখযোগ্য উপাদান সঞ্চয় প্রদান। প্রস্তাবিত স্ট্যান্ডার্ড muff প্রাচীর.176 হয় "" শিল্প অনুশীলন বিপরীতে.183 ""-.210"" অতিরিক্তভাবে, একই বৃদ্ধির ফ্যাক্টর 8 থেকে 11 FPI থেকে পিচগুলির জন্য ব্যবহার করা যেতে পারে, যা এক মফ বেধে স্ট্যান্ডার্ডাইজেশনের অনুমতি দেয় এবং একাধিক মফ প্রাচীরের বেধের স্টকিংয়ের প্রয়োজনীয়তা দূর করে।একই ডিস্কগুলি 5/8 " (15,9 মিমি) অথবা 1/2 " (12,7 মিমি) উচ্চ ফিন।

মডেল বি 25 মিমি থেকে 1.5 মিমি (38.1 মিমি) পর্যন্ত টিউব আকারের উপর একটি 5/8 "উচ্চ ফিন উত্পাদন করে।মডেল বি এক্সট্রুডেড ফিনিং মেশিন এখন মেশিনের টিউব আকারের পরিসীমা (25 মিমি এবং 1 মিমি) এর মধ্যে 7 থেকে 10 এফপিআইতে 7/16 "উচ্চ সমন্বিত তামার ফিনিং সক্ষমপ্রতিটি মেশিন শেষ ব্যবহারকারীর নির্দিষ্ট উৎপাদন প্রয়োজনীয়তার জন্য কনফিগার করা হয়।





Extruded Fin Tubes




এক্সট্রুজড অ্যালুমিনিয়াম টিউব পণ্যের বর্ণনা:



বিমেটালিক এক্সট্রুডেডফিন টিউব, বেস টিউব ব্যবহার করুন অ্যালুমিনিয়াম টিউব সন্নিবেশ, সরাসরি পছন্দসই ফিন স্পেসিফিকেশন মধ্যে অ্যালুমিনিয়াম extruded। ফিন এবং টিউব পৃষ্ঠ তাই তাপ স্থানান্তর দক্ষতা উন্নত টাইট স্পর্শ হয়।এই এছাড়াও বেস টিউব যথেষ্ট জারা সুরক্ষা দিতে.



Fin Tube





এক্সট্রুজড ফিনড টিউব উত্পাদন প্রক্রিয়া:



নলগুলি একটি মসৃণ পুরু দেয়ালযুক্ত ফাঁকা ফাঁকা টিউব থেকে কোয়ার টিউবের উপরে স্লাইড করা হয়। তিনটি মাল্টি স্পিন্ডল ডিস্ক প্যাকগুলি ফাঁকা ফাঁকা টিউবটিকে হেলিকাল উচ্চ নলগুলিতে প্রবাহিত করে।

এই প্রক্রিয়া চলাকালীন ফাঁকা ফাঁকা টিউবটির অভ্যন্তরীণ ব্যাসার্ধ হ্রাস করা হয় এবং একই সাথে কোর টিউবের উপর চাপ দেওয়া হয়। এর ফলে একটি যান্ত্রিকভাবে শক্ত জয়েন্ট হয়।

ফিন উপাদানঃ অ্যালুমিনিয়াম/কপার।

কোর টিউব উপাদানঃ কার্বন ইস্পাত/ কার্বন

খাদ ইস্পাত/ইস্পাত/নিকেল খাদ/রৌপ্য/রৌপ্য খাদ/টাইটানিয়াম





Extruded Fin Tube





এক্সট্রুজড ফিন টিউব সুবিধা:



১০০% ফিন টু টিউব বন্ড ব্যতিক্রমী দক্ষতা এবং দীর্ঘায়ু প্রদান করে।

বেস টিউবের উপর দুর্দান্ত ক্ষয় প্রতিরক্ষা।

ফিনগুলি বিকৃত না করে উচ্চ চাপের জল জেট দিয়ে পরিষ্কার করা সহজ।

বাইরের আর্মটি অবিচ্ছিন্ন হওয়ায় টিউব এবং ফিনের মধ্যে কোনও গ্যালভানিক ক্ষয় নেই।

বাইরের এবং অভ্যন্তরীণ টিউবগুলির সংযুক্তি তাপীয় চাপের কারণে অ্যালুমিনিয়ামের সাথে যোগাযোগ হ্রাসের ঝুঁকি দূর করে এবং ফিনগুলি কম্পন প্রতিরোধী।

ইউনিটের জীবনের জন্য উচ্চতর তাপ স্থানান্তর কর্মক্ষমতা।

এক্সট্রুডেড ফিনড টিউবগুলি সাধারণত 325 ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।



Extruded Aluminum Tubing





অ্যালুমিনিয়াম এক্সট্রুজড টিউবিং অ্যাপ্লিকেশন:



প্রাইমারি এক্সট্রুডেড ফিনড টিউবগুলি উচ্চ তাপমাত্রা এবং ক্ষয়কারী বায়ুমণ্ডলীয় অবস্থার মধ্যে ব্যবহৃত হয়, যেমন 300 °C এর কম অপারেটিং তাপমাত্রা বা অফশোর অ্যাপ্লিকেশন,হিট পাইপ HVAC অ্যাপ্লিকেশনের জন্য বায়ু থেকে বায়ু তাপ এক্সচেঞ্জারবায়ু পরিশোধক ইনস্টলেশনে বায়ু ডিহুইডিফিকেশন, বায়ু নিষ্কাশন সিস্টেমে শক্তি পুনরুদ্ধার।প্রধান কারণ প্রায় 40% ব্যবহৃত অ্যালুমিনিয়ামের পরিমাণ বৃদ্ধির কারণে উত্পাদন সময় শ্রম বৃদ্ধি পেয়েছেযাইহোক, নিম্ন মানের মূল টিউব উপাদান ব্যবহার করে এই বর্ধিত খরচ ক্ষতিপূরণ করা যেতে পারে।



Aluminum Extruded Tubing





অ্যালুমিনিয়াম টিউব এক্সট্রুড বিশেষ উল্লেখ:



প্রোডাক্ট স্পেসিফিকেশন
টিউব ওডি ১০-৫১ মিমি 0.4~2
টিউব ওয়াল থক 1.65 ~ 3.0 (মিমি) 0০৬৫ ০.১১৮ ০
টিউব দৈর্ঘ্য ≤১৮,৫০০ (মিমি) ≤৬০.৭ ফুট
ফিন থক 0.3~1.2 (মিমি) 0০১২ ০.০৪৭ ০.০১২ ০.০৪৭
ফিন উচ্চতা ৫-১৬ মিমি 0.২ ¢-০.৬৩ ¢
ফিন পিচ 100 ~ 555 (মিমি) ৩-১৪ এফপিআই
ফিন টাইপ এক্সট্রুড
উপাদান সমন্বয়
ফিনের উপাদান অ্যালুমিনিয়াম (সবচেয়ে সাধারণ গ্রেডঃআলু।1100আলু।1060আলু. ৬০৬৩)
তামা
টিউব উপাদান C.S. (সবচেয়ে সাধারণ গ্রেডঃ A179, A192,SA210 GrA1/C,A106 Gr B)
এস.এস. (সবচেয়ে সাধারণ গ্রেডঃ TP304, 316, 321, 347,A789)
তামা (সবচেয়ে সাধারণ গ্রেডঃ UNS12200,14200, 70600, CuNi70/30, CuNi 90/10)
টাইটানিয়াম (সবচেয়ে সাধারণ গ্রেডঃ B338Gr2)
প্রয়োগ
তাপমাত্রা
৩০০ ডিগ্রি সেলসিয়াস
সেবা প্রকার মাঝারি তাপমাত্রা, তীব্র বায়ুমণ্ডলীয় ক্ষয়কারী পরিবেশ।







Extruded Finned Tube










প্রোডাক্টের ধরন:এক্সট্রুজড ফিনড টিউব

পণ্যের বর্ণনা

ফিন টাইপঃ এক্সট্রুড ফিন টিউব

টিউব উপাদানঃ তামা, তামা নিকেল, স্টেইনলেস স্টীল, টাইটানিয়াম ইত্যাদি

ফিন উপাদানঃ তামা, অ্যালুমিনিয়াম





Extruded Aluminum Tubing






অ্যালুমিনিয়াম পাইপ দিয়ে আচ্ছাদিত বেস টিউব (বেস টিউব কার্বন ইস্পাত, স্টেইনলেস স্টীল, তামা হতে পারে) ব্যবহার করে মেশিন এক্সট্রুশন দ্বারা একটি টিউব ফিন গঠন করে,ফিন বেস এবং টিউব বাইরের প্রাচীর ঘনিষ্ঠভাবে মাপসই করা হয়, এই ফিন টিউব নিয়ন্ত্রণ উচ্চ তাপ স্থানান্তর সহগ এবং তাপ স্থানান্তর কর্মক্ষমতা সঙ্গে ফিন টিউব করতে পারেন।

অ্যালুমিনিয়াম এক্সট্রুডেড ফিনড টিউব, যা অ্যালুমিনিয়াম টিউব দিয়ে আচ্ছাদিত বেস টিউবের আকার ব্যবহার করে [ইন্টিগ্রেটেড ফিনড টিউব" নামেও পরিচিত)) বেস টিউবটি কার্বন স্টিল, স্টেইনলেস স্টিল,রৌপ্য) মেশিন এক্সট্রুশন মাধ্যমে, একটি টিউব ফিন গঠন, ফিন বেস এবং টিউব বাইরের প্রাচীর ঘনিষ্ঠভাবে মাপসই হয়, এই ফিন টিউবিং নিয়ন্ত্রণ উচ্চ তাপ স্থানান্তর সহগ এবং তাপ স্থানান্তর কর্মক্ষমতা সঙ্গে ফিন টিউব করতে পারেন।এক্সট্রুজড ফিনড টিউবলোহা, তামা বা অ্যালুমিনিয়াম টিউব থেকে যৌগিক রোলিং দ্বারা তৈরি করা যেতে পারে, যার সুবিধাগুলি হ'ল দৃ tight় বন্ধন, ছোট তাপ প্রতিরোধের, ভাল তাপ স্থানান্তর পারফরম্যান্স, উচ্চ শক্তি, ছোট প্রবাহের ক্ষতি,শক্তিশালী অ্যান্টি-কোরোশন পারফরম্যান্স, দীর্ঘমেয়াদী গরম এবং ঠান্ডা কাজের অবস্থার অধীনে বিকৃতি সহজ নয়, দীর্ঘ কাজ জীবন ইত্যাদি।



Extruded Finned Tube




এক্সট্রুডেড ফিনড টিউব উত্পাদন প্রক্রিয়া



পাইপ লাইন - কম্প্রেসিং বা রোলিং - স্ট্রিপ পিলিং - ওয়াশিং - চাপ পরীক্ষা - বিস্ফোরণ উড়িয়ে - প্যাকেজিং।

দ্যএক্সট্রুড ফিন টিউবএটি একটি বাইমেটালিক টিউব দ্বারা গঠিত যা একটি অ্যালুমিনিয়াম বাইরের টিউব এবং প্রায় কোনও উপাদান থেকে একটি অভ্যন্তরীণ টিউব নিয়ে গঠিত।ফিনটি একটি সমন্বিত ফিন সরবরাহ করার জন্য বাইরের টিউবটির বাইরে থেকে উপাদানটি রোলিং করে তৈরি করা হয় যা চমৎকার তাপ স্থানান্তর কর্মক্ষমতা এবং জীবনকাল সহএক্সট্রুডেড ফিনগুলি বেস টিউবের জন্য দুর্দান্ত ক্ষয় প্রতিরক্ষা প্রদান করে।

কম্পোজিট ফিনড টিউবটির উত্পাদন পদ্ধতিতে প্রধানত এক্সট্রুশন পদ্ধতি অন্তর্ভুক্ত রয়েছেঃ বিমেটালিক কম্পোজিট টিউবটি একটি ম্যান্ড্রেল দিয়ে আচ্ছাদিত হয় এবং রোলার ব্লেডের ঘূর্ণন দ্বারা চালিত হয়,কম্পোজিট টিউব রোলিং গ্রুভ এবং কোর মাথা দ্বারা গঠিত অভ্যন্তরীণ গহ্বর মাধ্যমে বাইরের পৃষ্ঠ উপর প্রক্রিয়াজাত করা হয়. এই পদ্ধতিতে উত্পাদিত তাপ স্থানান্তর টিউবটি তার বাইরের টিউব এবং ফিনের সাথে একটি জৈবিক সম্পূর্ণ, তাই যোগাযোগের তাপ হ্রাসের সমস্যা নেই,এবং এটি ভাল কর্মক্ষমতা এবং উচ্চ তাপ স্থানান্তর দক্ষতা আছে.



Extruded Aluminum Tube






প্রায়শই জিজ্ঞাসিত প্রশ্ন



1.ফিন টিউব মানে কি?

একটি ফিন টিউব এমন একটি টিউব যার বাইরের পৃষ্ঠের চারপাশে ছোট ছোট ফিন রয়েছে। এই ফিনগুলি একটি ফিল্টার এবং টিউবের ভিতরে উপাদান থেকে তাপকে বাইরের স্থান বা বিপরীত স্থানান্তর করার জন্য একটি প্রক্রিয়া হিসাবে কাজ করে।ফিন টিউবগুলি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে টিউবের প্রাচীরের মাধ্যমে একটি গরম তরল থেকে একটি শীতল তরল থেকে তাপের স্থানান্তর প্রয়োজনএই ধরনের তাপ স্থানান্তরের হার তিনটি কারণের উপর নির্ভর করেঃ

দুটি তরল মধ্যে তাপমাত্রা পার্থক্য।

প্রতিটি তরল এবং টিউব প্রাচীরের মধ্যে তাপ স্থানান্তর সহগ।

যে পৃষ্ঠের উপর তরলটি নির্গত হয়।



2.ফিনড টিউব তাপ এক্সচেঞ্জার কোথায় ব্যবহার করা হয়?

ফিনড টিউব তাপ এক্সচেঞ্জারগুলি সাধারণত বায়ু, জল, তেল বা গ্যাসের মতো তরলগুলিকে শীতল বা গরম করার জন্য বাষ্পীয় তাপ ধরে রাখতে বা পুনরুদ্ধার করতে ব্যবহার করা যেতে পারে।এই তাপ এক্সচেঞ্জারগুলি তেল ও গ্যাস সহ বিস্তৃত শিল্পে ব্যবহার করা যেতে পারে, বিদ্যুৎ উৎপাদন, সামুদ্রিক এবং HVAC&R।



3.এক্সট্রুডেড ফিন টিউব কি?

এক্সট্রুডেড ফিনড টিউবগুলি বিমেটালিক টিউব যার বাইরের অ্যালুমিনিয়াম পৃষ্ঠটি ঠান্ডা প্লাস্টিকের বিকৃতি দ্বারা ফিনড হয়। আমাদের কাছে দুটি প্রধান ধরণের ফিনড টিউব উপলব্ধ,একক ধাতব টিউব (এছাড়াও একক ধাতব ফিন টিউব বলা হয়) এবং বিমেটালিক টিউব (সমষ্টি এক্সট্রুড ফিন টিউব) .



4.কেন অ্যালুমিনিয়ামকে ফিনের উপাদান হিসাবে সুপারিশ করা হয়?

ভাল ক্ষয় প্রতিরোধের, গঠনযোগ্যতা এবং উচ্চ তাপ পরিবাহিতা অ্যালুমিনিয়ামকে এই তাপ এক্সচেঞ্জারগুলির নির্মাণের জন্য একটি আদর্শ উপাদান করে তোলে।একটি আদর্শ লেদ তাপ এক্সচেঞ্জার (রেডিয়েটর বা কনডেনসার) ফিনস অন্তর্ভুক্ত, টিউব, সাইডপ্লেট এবং হেডারপ্লেট।
