Brand Name: | DELLOK |
Model Number: | HFW |
MOQ: | N/A |
মূল্য: | N/A |
Delivery Time: | অর্ডার প্রাপ্তির পর ১ মাসের মধ্যে প্রাপ্তি। |
Payment Terms: | এল/সি, টি/টি |

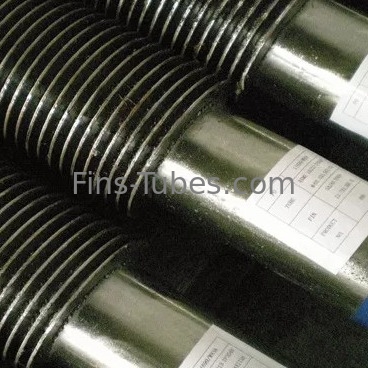

হাই ফ্রিকোয়েন্সি রেসিস্ট্যান্স SA213 T11 অ্যালোয়াইড ওয়েল্ডেড ফিন টিউব
পণ্যের বিবরণ |
|
উপাদানঃ |
কার্বন ইস্পাত, খাদ ইস্পাত, তাপ প্রতিরোধী ইস্পাত, |
টিউব বিবরণঃ |
টিউব ওডিঃ ১৯ মিমি মিনিট। |
টিউব দৈর্ঘ্যঃ সর্বোচ্চ ১৮ মিটার। |
|
ফিন উচ্চতাঃ সর্বোচ্চ ৩২ মিমি। |
|
ফিন বেধঃ 0.8 মিমি মিনিট |
|
ফিন পিচঃ ন্যূনতম 4 মিমি সলিড ফিন এবং 3,3 মিমি serrated ফিন। |
|
উৎপাদন ক্ষমতাঃ |
দৈনিক উৎপাদন ক্ষমতা ৪০ টন পর্যন্ত; |
এইচএফডব্লিউ ফিনের ধরনঃ |
সলিড প্লেইন এবং serrated। |
SA213 T11 খাদ ইস্পাত টিউব + SS409 ফিন উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ঝালাই গরম টিউব
বিস্তারিতঃ
হাই ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডেড হেলিকাল স্টিল ফিন টিউবগুলি বয়লারের সিগারেট গ্যাসের অপচয় তাপ পুনরুদ্ধারে ব্যাপকভাবে ব্যবহৃত হয়।
বর্ণনাঃ
সাধারণ উত্পাদন প্রক্রিয়াঃ
ফিনিং স্ট্রিপটি অবিচ্ছিন্নভাবে ঝালাই করা হয় এবং একটি পোলিশ নগ্ন টিউব উপর স্পাইরালভাবে ঘূর্ণিত হয়। এবং টিউব এবং ফিনিং উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ঝালাই কৌশল ব্যবহার করে একসাথে আবদ্ধ করা হয়।
আমরা উভয় কঠিন প্লেইন এবং serrated helical ঝালাই ইস্পাত finned টিউব উত্পাদন। এবং এছাড়াও, সব স্পাইরাল ঢালাই টিউব ফিন টিউব মাঝখানে বা শেষ বাঁকা হতে পারে, আমরা এটা Hairpin টিউব কল।
উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই Helical ফিন টিউব ব্যাপকভাবে fired হিটার, তাপ এক্সচেঞ্জার, বয়লার, economizers, প্রি-হিটার, কুলার, তাপ পাইপ,হিটার ইত্যাদি....
সলিড হেলিক্যাল ওয়েল্ডড ফিন টিউবগুলির জন্য অতিরিক্ত পরিষেবাঃ
উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং মেশিন আউটপুট শক্তি সরবরাহঃ 200KW বা 300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
গ্রহণযোগ্যতার মানদণ্ডঃ উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের জন্য ঢালাই করা ফিনিসগুলির মাত্রা, সহনশীলতা এবং পরীক্ষার জন্য আন্তর্জাতিক মানদণ্ড বা ক্লায়েন্টদের সরবরাহের শর্ত (টিডিসি) ।
ভিজ্যুয়াল চেকঃ ফিনের unswelded অংশ, fining পরে ফিন ক্ষতি, তামা দূষণ, ছিদ্র, আবরণ ইত্যাদি...
মাত্রা পরীক্ষাঃ ফিন উচ্চতা, ফিন দূরত্ব, ফিন প্রবণতা, ফিন corrugation, ফিনযুক্ত & ফিনহীন অংশ দৈর্ঘ্য ইত্যাদি...
বাঁক পরীক্ষাঃ ডিম, বেধ এবং এলাকা হ্রাস।
লেপঃ বাইরে লাল-অক্সাইড জিংক ফসফেট প্রাইমার এবং ভিতরে জল দ্রবণীয় ট্যাবলেট আকারে volatile corrosion inhibitor (VCI) ।
ফিন এন্ড ফিনিসঃ বেভেল (৩০-৩৫ ডিগ্রি)
সরবরাহের শর্তঃ টিউব শেষগুলি বর্গক্ষেত্র কাটা, ফ্রি বোর, অভ্যন্তরীণভাবে শুকনো এবং বায়ু উড়িয়ে পরিষ্কার, বাইরের দিকে হেলিকাল ওয়েল্ড টিউবগুলির উভয় প্রান্তে লেইস দিয়ে আবৃত।ডিসেকান্টসগুলি মহাদেশীয় পরিবহনের জন্য প্রতিটি প্যাকেজেও রাখা হয়.
নথিতে QAP, WPS, PQR& WPQ, কাঁচামাল কারখানার শংসাপত্র, পরিদর্শন এবং পরীক্ষার নমুনা ফলাফল এবং নির্মাতার গ্যারান্টি শংসাপত্র অন্তর্ভুক্ত থাকবে
স্পেসিফিকেশনঃ
ফিন এবং টিউব উপাদানগুলির বিস্তৃত সমন্বয় পাওয়া যায়।
পয়েন্ট |
সাধারণ উপাদান |
জনপ্রিয় এএসটিএম উপাদান |
কোর টিউব উপাদান |
কার্বন ইস্পাত, খাদ ইস্পাত, তাপ প্রতিরোধী ইস্পাত, |
১০#২০#১৫,সিআরএমও,সিআর৫এমও,সিআর৯এমও,সিআর১৮নি৯টিআই,০সিআর১৮নি৯,০০সিআর১৭নি১৪এমও,এসএ১০৬বি,এসএ১০৬সি,এসএ১৯২,এসএ১৭৯,SA213 T11 অ্যালগরিয়াম |
ফিনিস উপাদান |
কার্বন ইস্পাত, খাদ ইস্পাত, তাপ প্রতিরোধী ইস্পাত, |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L, ইত্যাদি। |
মাত্রা তথ্য শীট আমরা সরবরাহ করতে পারেন।
সলিড হেলিকাল স্টিল ফিন টিউব উত্পাদন পরিসীমা |
সলিড ফিন ((মিমি) |
পেরেকযুক্ত |
||
মিনিট |
ম্যাক্স |
মিনিট |
ম্যাক্স |
|
টিউব ওডি ((মিমি) |
19 |
219 |
19 |
219 |
ফিন উচ্চতা ((মিমি) |
8 |
26 |
8 |
32 |
ফিন বেধ ((মিমি) |
0.8 |
2.8 |
1 |
1.6 |
ফিনিস ঘনত্ব ((মিমি) |
৪ ((২৫০ এফপিএম) |
20 |
3.3 ((303FPM) |
20 |
টিউব দৈর্ঘ্য ((মিমি) |
N/A |
18000 |
N/A |
18000 |
অতিরিক্ত সরবরাহ পরিসীমাঃ |
প্রতিযোগিতামূলক সুবিধা:
আমাদের ১০,০০০ বর্গমিটারেরও বেশি কর্মশালা রয়েছে, যার মধ্যে রয়েছে ৪ টি ERW উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং ফাইনিং লাইন, দৈনিক উৎপাদন ক্ষমতা প্রায় ৪০ টন;
উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং স্পিরাল স্টিল টিউবগুলির জন্য আমাদের মান নিশ্চিতকরণ পরিকল্পনা। (2.1) সাধারণ টিউব এবং ফিনিস উভয়ের জন্য কাঁচামাল নিয়ন্ত্রণ। (2.2) WPS, PQR&WPQ হিসাবে রিপোর্ট সহ প্রক্রিয়া নিয়ন্ত্রণে;উত্পাদনের আগে ওয়েল্ডিং ডিপোজিশন দক্ষতা পরীক্ষা(২.৩) প্রতিবেদন সহ চূড়ান্ত পরিদর্শন নিয়ন্ত্রণ (দৃশ্য এবং মাত্রিক পরীক্ষা ইত্যাদি) ।
উচ্চ ফ্রিকোয়েন্সি রেসিস্ট্যান্স ওয়েল্ডেড ফিন টিউবটি সর্বোচ্চ পৃষ্ঠের জন্য দক্ষতা অর্জনের জন্য সম্পূর্ণরূপে প্রসারিত হয়।উচ্চ ফ্রিকোয়েন্সি ঢালাই ফিন টিউব তাপ স্থানান্তর অনুপাত অন্যান্য সরল টিউব তুলনায় প্রায় 8 ~ 9 গুণ বেশি.
এই ঝালাই Helical ফিন টিউব একটি একক অবিচ্ছেদ্য ইউনিট, তাপ যোগাযোগ প্রতিরোধের এবং ক্ষতি নির্মূল। সাধারণত টিউব পাশ তাপমাত্রা 800 ডিগ্রী পর্যন্ত stainless ইস্পাত ফিনিস জন্য; নিম্ন কার্বন ইস্পাত,৪৭৫ ডিগ্রি পর্যন্ত সহ্য করা সবচেয়ে সাধারণ পছন্দ.
