Brand Name: | DELLOK |
Model Number: | HFW |
MOQ: | N/A বিস্তারিত জানতে আমাদের সাথে যোগাযোগ করুন |
মূল্য: | N/A Contact us for details |
Delivery Time: | অর্ডার প্রাপ্তির পর ১ মাসের মধ্যে প্রাপ্তি। |
Payment Terms: | এল/সি, টি/টি বিস্তারিত জানতে আমাদের সাথে যোগাযোগ করুন |
এইচআরএসজি বেইলার সিউমলেস কার্বন স্টিল SA192 ঝালাই ফিন টিউব

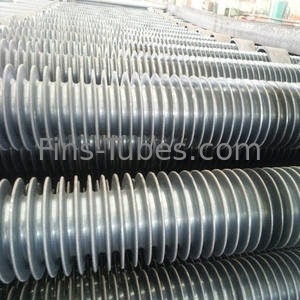

SA192 কার্বন স্টীল টিউব, HRSG বয়লারের জন্য ঝালাই করা হেলিকাল স্টীল ফিন টিউব
প্রয়োগঃউচ্চ চাপের জন্য সিউমলেস কার্বন ইস্পাত বয়লার টিউব।
বর্ণনাঃ
সাধারণ উত্পাদন প্রক্রিয়াঃ ফিন স্ট্রিপটি অবিচ্ছিন্নভাবে ঝালাই করা হয় এবং একটি পোলিশ খালি টিউবটিতে স্পাইরালভাবে ঘূর্ণিত হয়।এবং টিউব এবং পীন উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই কৌশল ব্যবহার করে একসঙ্গে আবদ্ধ করা হয়.
আমরা উভয় কঠিন প্লেইন এবং serrated helical ঝালাই ইস্পাত finned টিউব উত্পাদন। এবং এছাড়াও, সব স্পাইরাল ঢালাই টিউব ফিন টিউব মাঝখানে বা শেষ বাঁকা হতে পারে, আমরা এটা Hairpin টিউব কল।
সলিড হেলিক্যাল ওয়েল্ডড ফিন টিউবগুলির জন্য অতিরিক্ত পরিষেবাঃ
উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং মেশিন আউটপুট শক্তি সরবরাহঃ 200KW বা 300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
গ্রহণযোগ্যতার মানদণ্ডঃ উচ্চ ফ্রিকোয়েন্সি প্রতিরোধের জন্য ঢালাই করা ফিনিসগুলির মাত্রা, সহনশীলতা এবং পরীক্ষার জন্য আন্তর্জাতিক মানদণ্ড বা ক্লায়েন্টদের সরবরাহের শর্ত (টিডিসি) ।
ভিজ্যুয়াল চেকঃ ফিনের unswelded অংশ, fining পরে ফিন ক্ষতি, তামা দূষণ, ছিদ্র, আবরণ ইত্যাদি...
মাত্রা পরীক্ষাঃ ফিন উচ্চতা, ফিন দূরত্ব, ফিন প্রবণতা, ফিন corrugation, ফিনযুক্ত & ফিনহীন অংশ দৈর্ঘ্য ইত্যাদি...
বাঁক পরীক্ষাঃ ডিম, বেধ এবং এলাকা হ্রাস।
লেপঃ বাইরে লাল-অক্সাইড জিংক ফসফেট প্রাইমার এবং ভিতরে জল দ্রবণীয় ট্যাবলেট আকারে volatile corrosion inhibitor (VCI) ।
ফিন এন্ড ফিনিসঃ বেভেল (৩০-৩৫ ডিগ্রি)
সরবরাহের শর্তঃ টিউব শেষগুলি বর্গক্ষেত্র কাটা, ফ্রি বোর, অভ্যন্তরীণভাবে শুকনো এবং বায়ু উড়িয়ে পরিষ্কার, বাইরের দিকে হেলিকাল ওয়েল্ড টিউবগুলির উভয় প্রান্তে লেইস দিয়ে আবৃত।ডিসেকান্টসগুলি মহাদেশীয় পরিবহনের জন্য প্রতিটি প্যাকেজেও রাখা হয়.
ডকুমেন্টেশনে QAP, WPS, PQR& WPQ, কাঁচামাল কারখানার শংসাপত্র, পরিদর্শন এবং পরীক্ষার নমুনার ফলাফল এবং নির্মাতার গ্যারান্টি শংসাপত্র অন্তর্ভুক্ত থাকবে।
অ্যাপ্লিকেশনঃ
হাই ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডেড হেলিকাল ফিন টিউবগুলি ব্যাপকভাবে ফায়ার হিটার, তাপ এক্সচেঞ্জার, বয়লার, ইকোনমিজার্স, প্রিহিটার, কুলার, তাপ পাইপ, হিটার ইত্যাদিতে প্রয়োগ করা হয়।
দ্রুত বিবরণঃ
হাই ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডেড হেলিকাল স্টিল ফিন টিউবগুলি বয়লারের সিগারেট গ্যাসের অপচয় তাপ পুনরুদ্ধারে ব্যাপকভাবে ব্যবহৃত হয়।
সাধারণ এইচএফ ওয়েল্ডিং উৎপাদন ক্ষমতা |
এইচএফ ওয়েল্ডিং ফিন টিউবের সাধারণ বৈশিষ্ট্য |
সোলাইডিং সুবিধাঃ ৪টি ফিনিং মেশিন; দৈনিক উৎপাদন ক্ষমতা ৪০ টন পর্যন্ত; এইচএফডব্লিউ ফিনের ধরনঃ সলিড প্লেইন এবং সারিযুক্ত। |
টিউব ওডিঃ ১৯ মিমি মিনিট। টিউব দৈর্ঘ্যঃ সর্বোচ্চ ১৮ মিটার। ফিন উচ্চতাঃ সর্বোচ্চ ২৬ মিমি। ফিন বেধঃ 0.8 মিমি মিনিট ফিন পিচঃ ন্যূনতম 4 মিমি সলিড ফিন এবং 3,3 মিমি serrated ফিন।
|
মাত্রা তথ্য শীট আমরা সরবরাহ করতে পারেন।
সলিড হেলিকাল স্টিল ফিন টিউব উত্পাদন পরিসীমা |
সলিড ফিন ((মিমি) |
পেরেকযুক্ত |
||
মিনিট |
ম্যাক্স |
মিনিট |
ম্যাক্স |
|
টিউব ওডি ((মিমি) |
19 |
219 |
16 |
210 |
ফিন উচ্চতা ((মিমি) |
8 |
26 |
8 |
32 |
ফিন বেধ ((মিমি) |
0.8 |
3 |
1 |
1.6 |
ফিনিস ঘনত্ব ((মিমি) |
৪ ((২৫০ এফপিএম) |
20 |
3.3 ((303FPM) |
20 |
টিউব দৈর্ঘ্য ((মিমি) |
N/A |
18000 |
N/A |
18000 |
অতিরিক্ত সরবরাহ পরিসীমাঃ (১) ২ টি টিউবযুক্ত জয়েন্টের জন্য টিউব সোয়াজিং প্রক্রিয়া। (২) স্পেসার রিং (উপাদানঃ ইস্পাত) পাওয়া যায়। (৩) একপাশে সলিড প্লেইন ফিন এবং অন্যদিকে সারিযুক্ত ফিন, একই টিউবে 2 টি ফিন টাইপ। |
প্রতিযোগিতামূলক সুবিধা:
আমাদের ১০,০০০ বর্গমিটারেরও বেশি কর্মশালা রয়েছে, যার মধ্যে রয়েছে ৪ টি ERW উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং ফাইনিং লাইন, দৈনিক উৎপাদন ক্ষমতা প্রায় ৪০ টন;
উচ্চ ফ্রিকোয়েন্সি ওয়েল্ডিং স্পিরাল স্টিল টিউবগুলির জন্য আমাদের মান নিশ্চিতকরণ পরিকল্পনা। (2.1) সাধারণ টিউব এবং ফিনিস উভয়ের জন্য কাঁচামাল নিয়ন্ত্রণ। (2.2) WPS, PQR&WPQ হিসাবে রিপোর্ট সহ প্রক্রিয়া নিয়ন্ত্রণে;উত্পাদনের আগে ওয়েল্ডিং ডিপোজিশন দক্ষতা পরীক্ষা(২.৩) প্রতিবেদন সহ চূড়ান্ত পরিদর্শন নিয়ন্ত্রণ (দৃশ্য এবং মাত্রিক পরীক্ষা ইত্যাদি) ।
উচ্চ ফ্রিকোয়েন্সি রেসিস্ট্যান্স ওয়েল্ডেড ফিন টিউবটি সর্বোচ্চ পৃষ্ঠের জন্য দক্ষতা অর্জনের জন্য সম্পূর্ণরূপে প্রসারিত হয়।উচ্চ ফ্রিকোয়েন্সি ঢালাই ফিন টিউব তাপ স্থানান্তর অনুপাত অন্যান্য সরল টিউব তুলনায় প্রায় 8 ~ 9 গুণ বেশি.
এই ঝালাই Helical ফিন টিউব একটি একক অবিচ্ছেদ্য ইউনিট, তাপ যোগাযোগ প্রতিরোধের এবং ক্ষতি নির্মূল। সাধারণত টিউব পাশ তাপমাত্রা 800 ডিগ্রী পর্যন্ত stainless ইস্পাত ফিনিস জন্য; নিম্ন কার্বন ইস্পাত,৪৭৫ ডিগ্রি পর্যন্ত সহ্য করা সবচেয়ে সাধারণ পছন্দ.
